กรณีศึกษาการบำบัดน้ำเสียจากโรงเบียร์ -
กระบวนการ CIRCOX ที่บริษัทในเซี่ยงไฮ้
ระบบบำบัดน้ำเสียจากโรงเบียร์นี้มีกำลังการผลิต4,800 ลบ.ม./วันโดยมีผังกระบวนการแสดงในรูปที่ 1-1.
หน่วยบำบัดที่สำคัญ
1. เครื่องปฏิกรณ์ IC (การไหลเวียนภายใน)
พัฒนาขึ้นในช่วงปี 1980 โดยปาเกส (เนเธอร์แลนด์)ตามหลักการ UASB เครื่องปฏิกรณ์ IC ประกอบด้วย:
- โซนผสม
- เตียงขยายตะกอน
- โซนขัด
- ระบบหมุนเวียน
ข้อได้เปรียบเหนือกระบวนการแอนแอโรบิกทั่วไป:
✔ การออกแบบที่กะทัดรัด(อัตราส่วนความสูง/เส้นผ่านศูนย์กลาง: สูง 16–25 ม. ใช้พื้นที่ขนาดเล็ก)
✔ การผลิตตะกอนต่ำ(~1% ของ COD ที่มีอิทธิพล, การแยกน้ำออกได้ง่าย)
✔ ประหยัดพลังงาน-(หมุนเวียนเอง-ด้วยลิฟต์ก๊าซชีวภาพ ไม่มีพลังผสมภายนอก)
✔ ระบบปิด(ควบคุมการปล่อยสารอินทรีย์ระเหยง่าย ก๊าซชีวภาพ: 70–80% CH₄, 20–30% CO₂)
2. CIRCOX (การหมุนเวียนภายในแบบปิด ออกซิเดชัน) เครื่องปฏิกรณ์
A เครื่องปฏิกรณ์ไบโอฟิล์มแบบแอโรบิกทรงกระบอกคู่แนวตั้ง-:
- ท่อไรเซอร์ด้านใน: น้ำ + อากาศอัดไหลขึ้นด้านบน ก่อตัวเป็นแผ่นชีวะบนตัวกลางพาหะ (ทรายละเอียด-เหมือนวัสดุ)
- ดาวน์ดาวน์ด้านนอก: ตะกอนที่ตกตะกอนจะกลับสู่ฐานเครื่องปฏิกรณ์
- ส่วนบน "รูปหมวก"(เส้นผ่านศูนย์กลางขยายประมาณ ~1/3)สำหรับการแยกสาม-เฟส(ก๊าซชีวภาพ/น้ำ/ตะกอน)
คุณสมบัติที่สำคัญ:
- คุณสมบัติในการตกตะกอนของตะกอนที่ดีเยี่ยม (การชะล้างชีวมวลน้อยที่สุด)
- ประสิทธิภาพการรักษาสูงด้วยVSS 15–25 ก./ลิตรความเข้มข้น

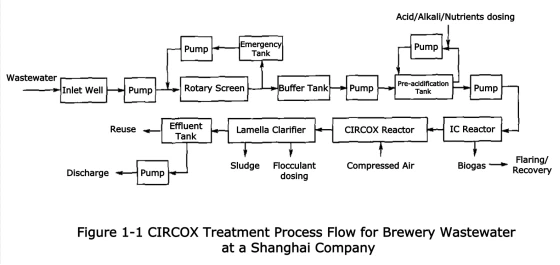

ผังกระบวนการ (ดูรูปที่. 1-1)
- การรวบรวมน้ำเสีย→ บ่อทางเข้า → ปั๊ม → ตะแกรงหมุน (พร้อมการตรวจสอบค่า pH/อุณหภูมิแบบออนไลน์).
- ถังบัฟเฟอร์(เครื่องผสมแบบจุ่มใต้น้ำสำหรับการทำให้เป็นเนื้อเดียวกัน) →ถังเตรียมความเป็นกรด-(3 ชม. HRT; การแปลง VFA บางส่วน + การปรับ pH/สารอาหาร)
- เครื่องปฏิกรณ์ไอซี(2 ชม. HRT; โหลด COD:15 กก./(ลบ.ม.·d)) → เครื่องปฏิกรณ์ CIRCOX(1.5 ชม. HRT; โหลด COD:6 กก./(ลบ.ม.·d)).
- Lamella บ่อพักน้ำ(การให้ยาตกตะกอน) →ถังน้ำทิ้ง(การใช้ซ้ำ/จำหน่ายบางส่วน)
- ตะกอน→ ระบบแยกน้ำ
- การบำบัดก๊าซไอเสีย: พัดลมแบบแรงเหวี่ยง → หอฟอก (ใช้น้ำทิ้งที่ผ่านการบำบัด + ด่างเจือจาง)
พารามิเตอร์การออกแบบ
| ตารางที่ 1-1 พารามิเตอร์การออกแบบหน่วยบำบัดหลัก | ||||
| หน่วย | ขนาด | ตัวประกัน | กำลังโหลดซีโอดี | หมายเหตุ |
| ก่อน-ทำให้เป็นกรด | Ø6m × H21m | 3h | - | การปรับ pH/สารอาหาร |
| เครื่องปฏิกรณ์ไอซี | Ø5m × H20.5m | 2h | 15 กก./(ลบ.ม.·d) | ผลผลิตก๊าซชีวภาพ: 0.35 m³/kg CODₜₕ |
| เครื่องปฏิกรณ์ CIRCOX | Ø5ม. (ฐาน)–Ø8ม. (บน) × ส18.5ม | 1.5h | 6 กก./(ลบ.ม.·d) | VSS: 15–25 ก./ลิตร |
ผลงาน
- คุณภาพน้ำทิ้ง(ตารางที่ 1-2): เป็นไปตามมาตรฐานการปล่อยทั้งหมด
- ระบบอัตโนมัติ: การควบคุมอัตโนมัติเต็มรูปแบบ (ส่วนประกอบหลักของ IC/CIRCOX นำเข้าจากเนเธอร์แลนด์)
| ตารางที่ 1-2 ประสิทธิภาพการบำบัดของโรงเบียร์ โรงงานบำบัดน้ำเสียในเซี่ยงไฮ้ |
||||
| พารามิเตอร์ | มีอิทธิพล | น้ำทิ้ง | ||
| เฉลี่ย | พิสัย | เฉลี่ย | พิสัย | |
| ซีโอดี (มก./ลิตร) | 2000 | 1000-3000 | 78 | 50-100 |
| บีโอดี₅(มก./ลิตร) | 1250 | 600-1875 | น้อยกว่าหรือเท่ากับ 30 | - |
| เอสเอส/(มก./ลิตร) | 500 | 100-600 | 50 | 10-100 |
| NH₄⁺-N (มก./ลิตร) | 30 | 12-45 | 10 | 5-15 |
| ฟอสเฟต (มก./ลิตร) | - | 10-30 | - | - |
| ค่า pH | 7.5 | 4-10 | 7.5 | 6-9 |
| อุณหภูมิ (องศา) | 37 | 30-50 | ＜40 | - |
ข้อดีของคำสั่งผสม IC + CIRCOX:
- รอยเท้าขนาดกะทัดรัด
- กลิ่น-ใช้งานได้ฟรี
- ผลผลิตตะกอนต่ำ
- ประสิทธิภาพการรักษาสูง
