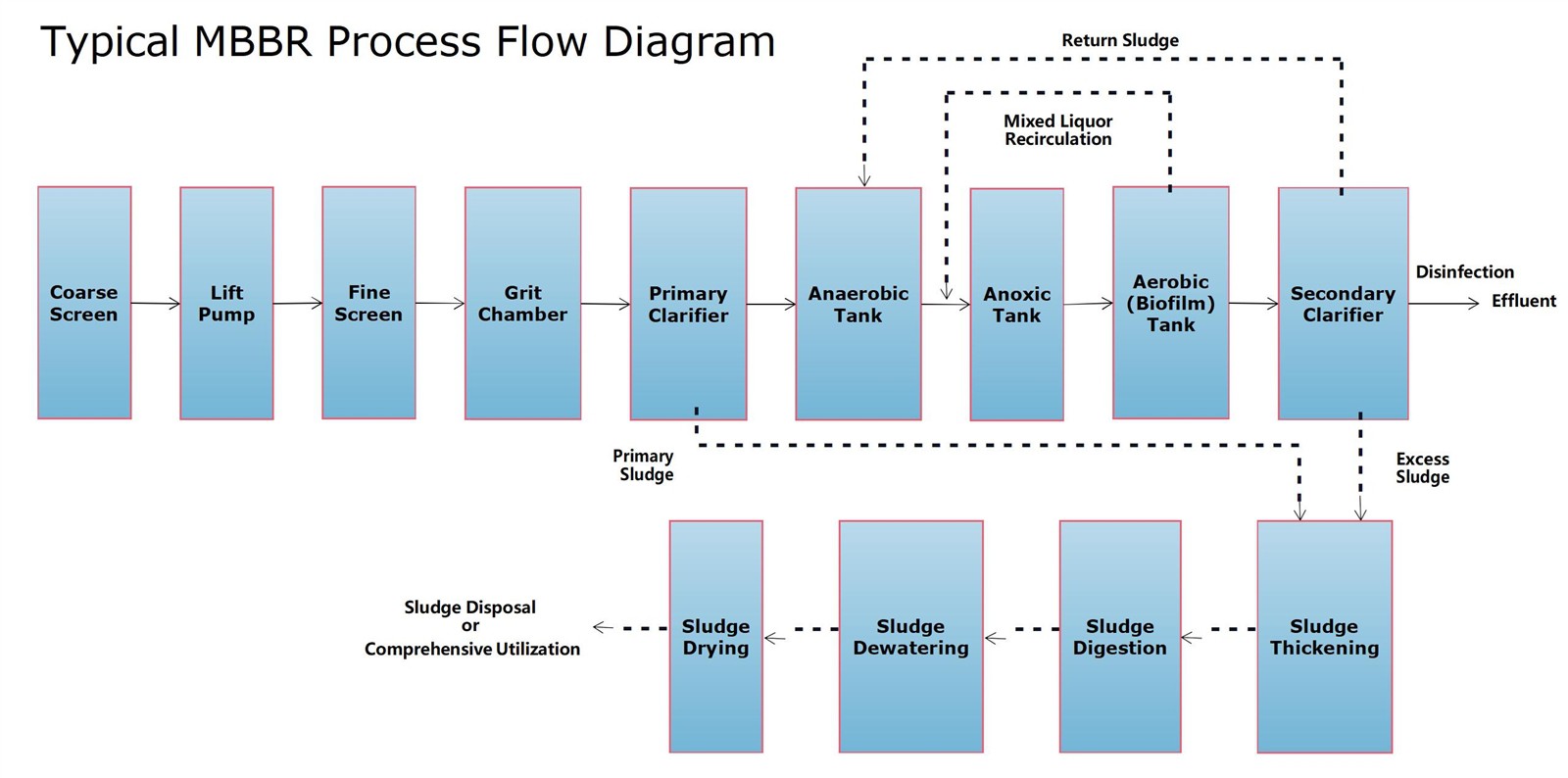

แผนภาพการไหลของกระบวนการ MBBR ทั่วไป
หยาบ หน้าจอ
ใช้เพื่อกำจัดเศษซากที่เป็นของแข็งขนาดใหญ่ออกจากน้ำเสียเช่นพลาสติกกิ่งก้านและวัสดุที่คล้ายกัน
ยก ปั๊ม
ใช้ในการยกน้ำเสียจากระดับที่ต่ำกว่าไปสู่ระดับที่สูงขึ้นสำหรับการบำบัดที่ตามมา
ดี หน้าจอ
ใช้ในการกำจัดเศษซากของแข็งขนาดเล็กออกจากน้ำเสียเช่นอนุภาคละเอียดเส้นใยและวัสดุที่คล้ายกัน
ขบ ห้อง
ใช้ในการกำจัดอนุภาคอนินทรีย์ที่หนักกว่าออกจากน้ำเสียเช่นทรายและกรวดเพื่อป้องกันการสึกหรอหรืออุดตันในอุปกรณ์บำบัดปลายน้ำ
หลัก ตัวชี้วัด
ถังตกตะกอนหลักใช้ในระยะแรกของการบำบัดน้ำเสียเพื่อกำจัดของแข็งที่ถูกระงับและสารอินทรีย์บางอย่างผ่านการตกตะกอนแรงโน้มถ่วง
ไม่ใช้ออกซิเจน ถัง
ใช้ในการทำลายสารอินทรีย์ภายใต้สภาวะไร้อากาศผ่านจุลินทรีย์แบบไม่ใช้ออกซิเจนซึ่งโดยทั่วไปจะทำการบำบัดน้ำเสียอินทรีย์ที่มีความเข้มข้นสูงหรือการย่อยอาหารกากตะกอน
เป็นพิษ ถัง
ใช้ในการดำเนินการ denitrification ภายใต้สภาวะที่มีออกซิเจนต่ำแปลงไนเตรตไนโตรเจนเป็นก๊าซไนโตรเจนซึ่งจะกำจัดมลพิษไนโตรเจนออกจากน้ำเสีย
แอโรบิก (แผ่นชีวะ) ถัง
ใช้ภายใต้สภาวะแอโรบิกเพื่อลดสารอินทรีย์ผ่านจุลินทรีย์แอโรบิกและผู้ให้บริการฟิล์มชีวภาพในขณะที่ส่งเสริมไนตริฟิเคชันเพื่อกำจัดสารอินทรีย์และแอมโมเนียไนโตรเจนจากน้ำเสีย
สุราผสม การหมุนเวียน
หมายถึงการหมุนเวียนของสุราผสม (ที่มีกากตะกอนและน้ำเสียที่เปิดใช้งาน) จากถังแอโรบิกหรือเครื่องปฏิกรณ์ไปยังหน่วยบำบัดส่วนหน้า (เช่นถัง Anoxic) เพื่อเพิ่มกระบวนการบำบัดทางชีวภาพเช่น denitrification
รอง ตัวชี้วัด
การตกตะกอนรองถังใช้หลังจากกระบวนการบำบัดทางชีวภาพเพื่อแยกกากตะกอนและไบโอฟิล์มออกผ่านการตกตะกอนแรงโน้มถ่วงเพื่อให้แน่ใจว่าน้ำทิ้งตรงตามมาตรฐานคุณภาพน้ำ
กลับ กากตะกอน
หมายถึงกากตะกอนที่เปิดใช้งานกลับมาจากถังตกตะกอนรองไปยังหน่วยบำบัดทางชีวภาพ (เช่นถังแอโรบิกหรือแบบไม่ใช้ออกซิเจน) เพื่อรักษาความเข้มข้นของจุลินทรีย์และประสิทธิภาพการรักษาในระบบ
การฆ่าเชื้อโรค
หมายถึงการใช้วิธีการทางเคมีทางกายภาพหรือทางชีวภาพในการฆ่าหรือกำจัดจุลินทรีย์ที่ทำให้เกิดโรคออกจากน้ำเสียเพื่อให้แน่ใจว่าน้ำทิ้งเป็นไปตามมาตรฐานความปลอดภัย
หลัก กากตะกอน
หมายถึงกากตะกอนที่คั่นด้วยแรงโน้มถ่วงในถังตกตะกอนหลักส่วนใหญ่มีของแข็งแขวนลอยและสารอินทรีย์บางอย่าง
ส่วนเกิน กากตะกอน
ของเสียกากตะกอนเปิดใช้งาน(เคยเป็น)หมายถึงกากตะกอนที่เปิดใช้งานส่วนเกินที่เกิดขึ้นในระหว่างกระบวนการบำบัดทางชีวภาพซึ่งโดยทั่วไปจะต้องถูกลบออกจากระบบเพื่อการรักษาหรือการกำจัดเพิ่มเติม
กากตะกอน ความหนา
ใช้เพื่อลดปริมาณกากตะกอนและเพิ่มเนื้อหาที่เป็นของแข็งผ่านแรงโน้มถ่วงหรือวิธีการทางกลอำนวยความสะดวกในการรักษาหรือการกำจัดที่ตามมา
กากตะกอน การย่อยอาหาร
โดยทั่วไปแบ่งออกเป็นการย่อยแบบแอโรบิคและการย่อยแบบไม่ใช้ออกซิเจนมันถูกใช้เพื่อแยกสารอินทรีย์ในกากตะกอนผ่านจุลินทรีย์ลดปริมาณกากตะกอนและผลิตผลพลอยได้เช่นก๊าซชีวภาพ
กากตะกอน การทำให้แห้ง
ใช้ในการกำจัดน้ำจากกากตะกอนผ่านวิธีการทางกลหรือธรรมชาติลดปริมาณกากตะกอนเพิ่มเติมเพื่อการขนส่งและการกำจัดที่ง่ายขึ้น
กากตะกอน การทำให้แห้ง
ผ่านการระเหยด้วยความร้อนหรือธรรมชาติช่วยลดปริมาณความชื้นในกากตะกอนเพื่อให้ได้สถานะที่แห้งกว่าสำหรับการใช้ทรัพยากรหรือการกำจัดขั้นสุดท้าย
การกำจัดกากตะกอนหรือครอบคลุม การใช้ประโยชน์
หมายถึงการกำจัดอย่างปลอดภัยหรือการใช้ทรัพยากรของกากตะกอนที่ได้รับการบำบัดเช่นการฝังกลบการเผาการประยุกต์ใช้ที่ดินหรือใช้เป็นวัสดุก่อสร้าง
